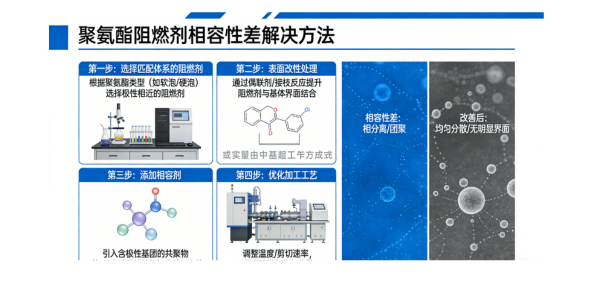

在聚氨酯配方研发和生产中，阻燃剂相容性差是高频配方故障：表现为体系分层、阻燃剂析出冒油、制品表面起霜、力学性能下降，严重时还会导致阻燃失效，整批产品报废。很多人盲目加大阻燃剂用量或更换产品，反而加剧问题。其实相容性差的核心原因的是阻燃剂与聚氨酯体系、助剂、填料的分子结构不匹配，找准根源，通过选型优化、工艺调整，就能彻底解决，下面结合行业实操，分享全套解决方案。
想要解决问题，先明确问题根源，避免盲目调整：一是阻燃剂选型不当，比如将油性阻燃剂用于水性聚氨酯体系，或小分子阻燃剂与聚氨酯分子链亲和力弱，自然容易析出；二是添加量超标，超过阻燃剂在聚氨酯体系中的饱和溶解度，多余部分无法分散，只能析出；三是配方搭配不当，阻燃剂与体系内催化剂、增塑剂等发生反应，破坏分散平衡，导致分层。
选型是解决相容性的核心，避免“一刀切”。水性聚氨酯体系，优先选用水性阻燃剂（如水性磷氮系、水性阻燃乳液），与水相体系亲和力强，不易分层；油性、溶剂型聚氨酯体系，选用油性阻燃剂（如液态磷酯类、阻燃增塑剂），确保与体系溶剂互溶。同时优先选反应型阻燃剂，可参与聚氨酯交联反应，与分子链融为一体，相容性远超添加型，从根源杜绝析出。
阻燃剂添加量需严格控制在饱和溶解度范围内，常规添加量为5%-15%，根据阻燃等级需求微调，避免过量添加。添加时采用“分步分散”法：先将阻燃剂与多元醇、溶剂等基础原料充分搅拌均匀，形成预分散体系，再加入异氰酸酯等其他原料，确保阻燃剂均匀分散在体系中，避免局部浓度过高导致析出。
若选型和用量无问题，可添加相容剂改善相容性。常用的聚氨酯相容剂（如聚氨酯改性硅油、马来酸酐接枝聚合物），能在阻燃剂与聚氨酯分子链之间搭建“桥梁”，提升两者亲和力，减少分层、析出。添加量控制在0.5%-2%，少量即可见效，避免过量影响制品力学性能。
生产工艺也会影响相容性，可适当提升搅拌速度（2000-3000r/min），延长搅拌时间，确保阻燃剂充分分散；水性体系可微调pH值至7-8，避免酸性/碱性过强破坏分散平衡；高温浇注工艺可适当降低温度，减少阻燃剂因温度过高挥发、析出。
总结：解决聚氨酯阻燃剂相容性差，核心是“选对产品、控制用量、做好分散”，优先用反应型阻燃剂，搭配相容剂和优化工艺，就能实现阻燃效果与体系稳定性双重达标，避开配方踩坑。
